二极管

有源自驱同步整流桥

4元件电桥 (SSRB)
2元件阵列

低压二极管

ZSH 系列
DAM 系列

高压二极管

电源用系列
汽车点火用 (有铅)
汽车点火用 (无铅)

交流发电机用二极管

超低损耗型

不推荐用于新设计·停产零件

不推荐用于新设计 (NRND)
停产零件

下载

状态列表

二极管的特点

我们拥有各种各样的二极管、例如：在传统封装中模制了自供电同步整流器件的交流发电机二极管（超低损耗型）、用于汽车的各种封装的浪涌抑制二极管、以及环保型无铅高压轴向二极管。它们主要用于车载产品。

有源自驱同步整流桥

通过将二极管替换为同步整流MOSFET来提高效率
同步整流一体化封装解决方案
可替换为引脚配置兼容的产品

BDd

PKG

特点

内部框图

4元件(SSRB)

2元件

SJ-MOSFET 同步整流拓扑
(4in1, 2in1)
自供电、无需外部电源
引脚配置与电桥二极管兼容 (SIP-4)
V_DS = 600V*
R_DSON(typ.) = 37/70mΩ*

*目标规格、如有更改、，恕不另行通知。

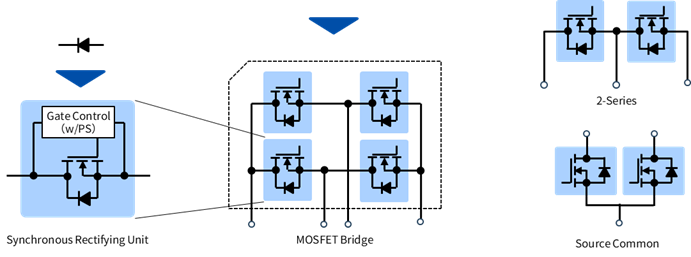

回路构成

汽车用浪涌抑制二极管

ZSH 系列 (负载突降浪涌抑制二极管)、
DAM 系列 (浪涌抑制二极管) 2条产品线

应用

保护电路免受过大浪涌电压影响
汽车电子元件的浪涌电压保护

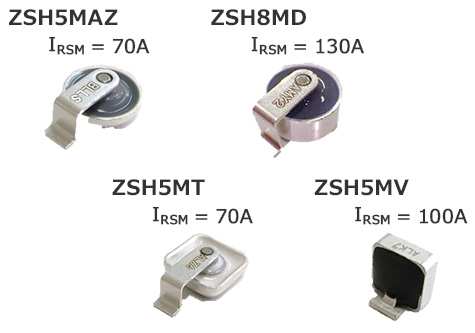

ZSH 系列 (负载突降浪涌抑制二极管)

ZSH5MAZ/ZSH8MD/ZSH5MT/ZSH5MV

I_RSM 70 ~ 130A, at 10/10,000µs waveform
符合 ISO16750-2 浪涌规范 (根据测试条件而异)
小型封装
AEC-Q101 认证
RoHS 符合

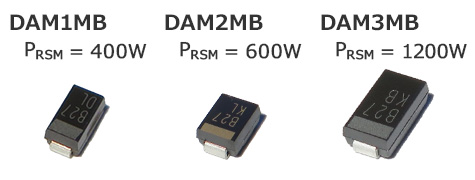

DAM 系列 (浪涌抑制二极管)

DAM1MB/DAM2MB/DAM3MB

P_RSM = 400W/600W/1200W，at 10/1,000µs waveform
模塑化合物相当于 UL 94 V-0 阻燃等级
MSL 相当于 Level 1
AEC-Q101 认证
RoHS 符合

交流发电机用二极管

超低损耗型（高效率二极管） MSM 系列

应用

乘用车交流发电机用整流元件

MSM 系列 (超低损耗型)

MSM35J22/R,MSM50J22/R

V_F = 0.3V/0.12V
平均正向电流 35A/50A
RoHS 符合

产品介绍

有源自驱同步整流桥（开发中）

带控制驱动电路的 SJ-MOSFET 同步整流器件、无需外部电源
一体化封装、支持4元件电桥配置、
　2元件串联·源极共用（计划）配置
采用与电桥二极管引脚配置兼容的 SIP-4 封装，
易于替换
V_DS：600V，R_DSON(typ.): 37mΩ，70mΩ

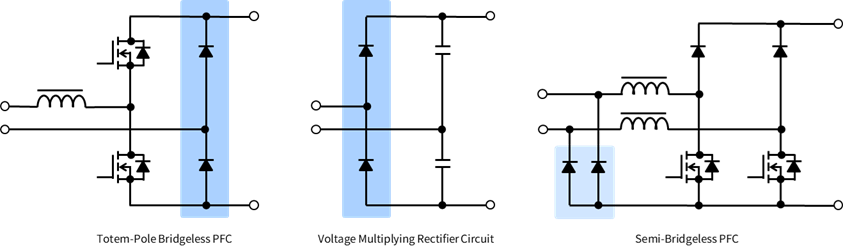

应用：将二极管替换为同步整流
4元件桥式：单相全波整流
2元件串联：图腾柱PFC工频桥臂、倍压整流
2元件共源极连接：半无桥PFC 共模接地

BlockConf

目标规格　　下表如有更改、恕不另行通知。

Configuration	Type name	Status	Data Sheet	V_RRM [ V ]	R_DSON (typ.) [ mΩ ]	I_F(AV)*1 [ A ]	I_FSM*2 [ A ]	I_R*2 [ uA ]	T_stg [ ℃ ]	Package L x H x D [ mm ]
Quad Bridge	MSB15A6	under development	Printing	600	70	15	400	TBD	-55 to 150	30.0 x 21.0 x 4.6 SIP-4
Quad Bridge	MSB25A6	under development	Printing	600	37	25	550	320	-55 to 150	30.0 x 21.0 x 4.6 SIP-4
2-Series Connection	MSB15A6L MSB15A6N	under development	Printing	600	70	15	400	TBD	-55 to 150	30.0 x 21.0 x 4.6 SIP-4
2-Series Connection	MSB25A6L MSB25A6N	under development	Printing	600	37	25	550	160	-55 to 150	30.0 x 21.0 x 4.6 SIP-4
Dual Source Common	TBD	Plan	TBD	600	70	TBD	TBD	TBD	-55 to 150	TBD
Dual Source Common	TBD	Plan	TBD	600	37	TBD	TBD	TBD	-55 to 150	TBD

*1: 供参考

*2: 各单元值

有关数据表、规格或样品供应情况、请联系我们的销售办事处(EN)。

ZSH 系列 (负载突降浪涌抑制用)

独有封装

series	Type Name	Data Sheet	Spice Model	Vz [ V ]	P_RSM [ W ]	Package L x D x H [ mm ]
ZSH5MA	ZSH5MA27	PDF	*2	27	3000	13.1 x 9.6 x 4.4
ZSH5MAZ	ZSH5MAZ27	PDF	ZIP	27	3400	13.1 x 9.6 x 4.4
ZSH5MC	ZSH5MC27	PDF	*2	27	3200	13.1 x 9.6 x 4.4
ZSH8MD	ZSH8MD27	PDF	ZIP	27	5700	13.1 x 9.6 x 6.0
ZSH8MD	ZSH8MD40	PDF	*2	40	5700	13.1 x 9.6 x 6.0
ZSH5MT	ZSH5MT27C	PDF	*2	27	3400	15.0 x 10.0 x 4.4 DO-218 *1
	ZSH5MT27(Z)	PDF	*2	27	4300	15.0 x 10.0 x 4.4 DO-218 *1
	ZSH5MT40C	PDF	*2	40	4300	15.0 x 10.0 x 4.4 DO-218 *1
	ZSH5MT48C	PDF	*2	48	4300	15.0 x 10.0 x 4.4 DO-218 *1
ZSH5MV	ZSH5MV14	PDF	*2	14	4300	6.5 x 9.0 x 9.0
ZSH5MV	ZSH5MV27	PDF	ZIP	27	4300	6.5 x 9.0 x 9.0

*1: 类似焊盘

*2: 请联系我们的销售办事处(EN)。

DAM 系列 (浪涌抑制二极管)

表面贴装型

DAM1MB 系列, DAM2MB 系列, DAM3MB 系列

series	Type Name	Data Sheet	Spice Model	Vz [ V ]^*2	P_RSM [ W ]	Package L x D x H [ mm ]
DAM1MB	DAM1MB12	PDF	ZIP	12	600	4.7 x 2.5 x 2.0
	DAM1MB13	PDF	ZIP	13	600	4.7 x 2.5 x 2.0
	DAM1MB15	PDF	ZIP	15	600	4.7 x 2.5 x 2.0
	DAM1MB16	PDF	ZIP	16	600	4.7 x 2.5 x 2.0
	DAM1MB18	PDF	ZIP	18	600	4.7 x 2.5 x 2.0
	DAM1MB20	PDF	ZIP	20	600	4.7 x 2.5 x 2.0
	DAM1MB22	PDF	ZIP	22	600	4.7 x 2.5 x 2.0
	DAM1MB24	PDF	ZIP	24	600	4.7 x 2.5 x 2.0
	DAM1MB27	PDF	ZIP	27	600	4.7 x 2.5 x 2.0
	DAM1MB30	PDF	ZIP	30	600	4.7 x 2.5 x 2.0
	DAM1MB33	PDF	ZIP	33	600	4.7 x 2.5 x 2.0
	DAM1MB36	PDF	ZIP	36	600	4.7 x 2.5 x 2.0
	DAM1MB39	PDF	ZIP	39	600	4.7 x 2.5 x 2.0
	DAM1MB43	PDF	ZIP	43	600	4.7 x 2.5 x 2.0
	DAM1MB47	PDF	ZIP	47	600	4.7 x 2.5 x 2.0
	DAM1MB51	PDF	ZIP	51	600	4.7 x 2.5 x 2.0
	DAM1MB68	PDF	ZIP	68	600	4.7 x 2.5 x 2.0
	DAM1MB75	PDF	ZIP	75	600	4.7 x 2.5 x 2.0
	DAM1MB82	PDF	ZIP	82	600	4.7 x 2.5 x 2.0

series	Type Name	Data Sheet	Spice Model	Vz [ V ]^*2	P_RSM [ W ]	Package L x D x H [ mm ]
DAM2MB	DAM2MB12	PDF	ZIP	12	1200	5.4 x 3.6 x 2.3JEDEC (DO-214AA)
	DAM2MB13	PDF	ZIP	13	1200	5.4 x 3.6 x 2.3JEDEC (DO-214AA)
	DAM2MB15	PDF	ZIP	15	1200	5.4 x 3.6 x 2.3JEDEC (DO-214AA)
	DAM2MB16	PDF	ZIP	16	1200	5.4 x 3.6 x 2.3JEDEC (DO-214AA)
	DAM2MB18	PDF	ZIP	18	1200	5.4 x 3.6 x 2.3JEDEC (DO-214AA)
	DAM2MB20	PDF	ZIP	20	1200	5.4 x 3.6 x 2.3JEDEC (DO-214AA)
	DAM2MB22	PDF	ZIP	22	1200	5.4 x 3.6 x 2.3JEDEC (DO-214AA)
	DAM2MB24	PDF	ZIP	24	1200	5.4 x 3.6 x 2.3JEDEC (DO-214AA)
	DAM2MB27	PDF	ZIP	27	1200	5.4 x 3.6 x 2.3JEDEC (DO-214AA)
	DAM2MB30	PDF	ZIP	30	1200	5.4 x 3.6 x 2.3JEDEC (DO-214AA)
	DAM2MB33	PDF	ZIP	33	1200	5.4 x 3.6 x 2.3JEDEC (DO-214AA)
	DAM2MB36	PDF	ZIP	36	1200	5.4 x 3.6 x 2.3JEDEC (DO-214AA)
	DAM2MB39	PDF	ZIP	39	1200	5.4 x 3.6 x 2.3JEDEC (DO-214AA)
	DAM2MB43	PDF	ZIP	43	1200	5.4 x 3.6 x 2.3JEDEC (DO-214AA)
	DAM2MB47	PDF	ZIP	47	1200	5.4 x 3.6 x 2.3JEDEC (DO-214AA)
	DAM2MB51	PDF	ZIP	51	1200	5.4 x 3.6 x 2.3JEDEC (DO-214AA)
	DAM2MB68	PDF	ZIP	68	1200	5.4 x 3.6 x 2.3JEDEC (DO-214AA)
	DAM2MB75	PDF	ZIP	75	1200	5.4 x 3.6 x 2.3JEDEC (DO-214AA)
	DAM2MB82	PDF	ZIP	82	1200	5.4 x 3.6 x 2.3JEDEC (DO-214AA)

series	Type Name	Data Sheet	Spice Model	Vz [ V ]^*2	P_RSM [ W ]	Package L x D x H [ mm ]
DAM3MB	DAM3MB12	PDF	ZIP	12	1800	7.6 x 4.0 x 2.5
	DAM3MB13	PDF	ZIP	13	1800	7.6 x 4.0 x 2.5
	DAM3MB15	PDF	ZIP	15	1800	7.6 x 4.0 x 2.5
	DAM3MB16	PDF	ZIP	16	1800	7.6 x 4.0 x 2.5
	DAM3MB18	PDF	ZIP	18	1800	7.6 x 4.0 x 2.5
	DAM3MB20	PDF	ZIP	20	1800	7.6 x 4.0 x 2.5
	DAM3MB22	PDF	ZIP	22	1800	7.6 x 4.0 x 2.5
	DAM3MB24	PDF	ZIP	24	1800	7.6 x 4.0 x 2.5
	DAM3MB27	PDF	ZIP	27	1800	7.6 x 4.0 x 2.5
	DAM3MB30	PDF	ZIP	30	1800	7.6 x 4.0 x 2.5
	DAM3MB33	PDF	ZIP	33	1800	7.6 x 4.0 x 2.5
	DAM3MB36	PDF	ZIP	36	1800	7.6 x 4.0 x 2.5
	DAM3MB39	PDF	ZIP	39	1800	7.6 x 4.0 x 2.5
	DAM3MB43	PDF	ZIP	43	1800	7.6 x 4.0 x 2.5
	DAM3MB47	PDF	ZIP	47	1800	7.6 x 4.0 x 2.5
	DAM3MB51	PDF	ZIP	51	1800	7.6 x 4.0 x 2.5
	DAM3MB68	PDF	ZIP	68	1800	7.6 x 4.0 x 2.5
	DAM3MB75	PDF	ZIP	75	1800	7.6 x 4.0 x 2.5
	DAM3MB82	PDF	ZIP	82	1800	7.6 x 4.0 x 2.5

*3: 部分电压等级为订购生产。详情请参阅状态列表(EN)。

高压二极管 - 电源用系列

树脂模塑封装

Type	Type Name	Data Sheet	Spice Model	I_F(AV) [ mA ]	V_RRM [ V ]	Lead Dia. [ mm ]	Body Length [ mm ]
Axial Lead Type	DHM3T30	PDF	*4	3	3000	Φ0.6	5
	DHM3P40	PDF	ZIP	3	4000	Φ0.6	5
	DHM3FJ60	PDF	*4	3	6000	Φ0.5	6.5
	DHM3G80	PDF	*4	3	8000	Φ0.5	6.5
	DHM3UM80	PDF	*4	3	8000	Φ0.5	6.55
	DHM3J120	PDF	*4	3	12000	Φ0.5	10

*4: 请联系我们的销售办事处(EN)。

高压二极管 - 汽车点火用系列

树脂模塑封装
汽车点火用

Type	Type Name	Data Sheet	Spice Model	I_F(AV) [ mA ]	V_RRM [ V ]	Lead Dia. [ mm ]	Body Length [ mm ]
Axial Lead Type	DHM10A30	PDF	*5	10	3000	Φ0.5	6.5
	DHM30A10	PDF	*5	30	1000	Φ0.5	5
	DHM30A20	PDF	*5	30	2000	Φ0.5	5
	DHM30A25	PDF	ZIP	30	2500	Φ0.5	5
	DHM30A30	PDF	*5	30	3000	Φ0.5	6.5
	DHM30A40	PDF	*5	30	4000	Φ0.6	8

*5: 请联系我们的销售办事处(EN)。

高压二极管 - 汽车点火用系列 (无铅)

树脂模塑封装
汽车点火用
无铅

Type	Type Name	Data Sheet	I_F(AV) [ mA ]	V_RRM [ V ]	Lead Dia. [ mm ]	Body Length [ mm ]
Axial Lead Type	DHM30A10E	PDF	30	1000	Φ0.5	5
	DHM30A20E	PDF	30	2000	Φ0.5	5
	DHM30A25E	PDF	30	2500	Φ0.5	5
	DHM30A30E	PDF	30	3000	Φ0.5	6.5
	DHM30A40E	PDF	30	4000	Φ0.6	8

交流发电机用二极管

超低损耗二极管（Super Low Loss Diode）
压入型封装

Type	Type Name	Data Sheet	I_F(AV) [A] *1	V_F [V] *2	V_RSM [V] *3	Diameter [mm]	Height [mm]	Image
Resin mold Package	MSM35J22 MSM35J22R	PDF	35	0.3	58	12.75	29.5 29.5
Resin mold Package	MSM50J22 MSM50J22R	PDF	50	0.12	85	12.75	29.5 29.5

*1 条件: Tj≦175℃, 单相正弦半波

*2 条件: I_F=100A, RT

*3 条件: C=75mF, R=1.4ohm, τ=100ms,1 周期, 带散热片, Tc=25℃ 开始

有关上述超低损耗型产品、请联系我们的销售办事处(EN)。

不推荐用于新设计 (NRND)

不推荐用于新设计 | 负载突降浪涌抑制二极管

ZSH 系列

原始封装

Type	Type Name	Vz [ V ]	P_RSM [ W ]	Package L x D x H [ mm ]	Image
Orignal Package	ZSH5MT53C	53	4300	15.0 x 10.0 x 4.4 DO-218
Orignal Package	ZSH5ME27	27	3200	12.0 x 9.6 x 4.3

详情请联系我们(EN)。

停产零件

停产零件 | 普通整流二极管

轴向引线型

Type	Type Name	I_F(AV) [ A ]	V_RRM [ V ]	Lead Dia. [ mm ]	Body Length [ mm ]
Glass Mold Package	H14	1.0	100/200/300/400/500/ 600/800/1000	Φ0.8	5MAX
	V06	1.1	200/400/600/800	Φ0.8	5MAX
	V03	1.3	200/400/600/800	Φ0.8	5MAX
	U05	2.5	100/200/400/600/800	Φ1.2	7MAX
	U15	3.0	100/200/400/600/800	Φ1.2	7MAX
Resin Mold Package	DSA3A	3.0	100/200/400	Φ1.2	7MAX

详情请联系我们(EN)。

表面贴装型

Type	Type Name	I_F(AV) [ A ]	V_RRM [ V ]	Package L x D x H [ mm ]	Image
Surface Mount Type	DSM1MA	1.0	100/200/400	4.7 x 2.5 x 2.0
Surface Mount Type	DSM3MA	3.0	100/200/400	7.6 x 4.0 x 2.5

详情请联系我们(EN)。

停产零件 | 快速恢复·超快速恢复二极管

轴向引线型·玻璃模塑封装

Type	Type Name	trr [ μs ]	I_F(AV) [ A ]	V_RRM [ V ]	Lead Dia. [ mm ]	Body Length [ mm ]
Fast Recovery	DFG1C	0.1	1.0	100/200/400/600/800	Φ0.8	5MAX
	DFG3A	0.1	3.0	100/200/400	Φ1.2	7MAX
	V19	0.2	1.0	100/200/400/600	Φ0.8	5MAX
	H114	0.2	1.0	200/400/500/600	Φ0.8	5MAX
	DFG1A	0.2	1.0	800	Φ0.8	5MAX
	U19	0.2	2.5	100/200/400	Φ1.2	7MAX
	DFG2A	0.2	2.5	600/800	Φ1.2	7MAX
	V11	0.4	0.4	800/1000/1300/1500	Φ0.8	5MAX
	V09	0.4	0.8	200/400/600	Φ0.8	5MAX
	U07	0.4	1.0	800/1000/1300/1500	Φ1.2	7MAX
	U06	0.4	2.0	200/400/600	Φ1.2	7MAX
Ultra-Fast Recovery	DFG1D	0.05	1.0	100/200/400	Φ0.8	5MAX
Ultra-Fast Recovery	DFG1E	0.035	0.3	600/800/1000	Φ0.8	5MAX

详情请联系我们(EN)。

表面贴装封装

Type	Type Name	trr [ μs ]	I_F(AV) [ A ]	V_RRM [ V ]	Package L x D x H [ mm ]	Image
Ultra-Fast Recovery	DFM1MF2	0.035	1.0	200	4.7 x 2.5 x 2.0
Ultra-Fast Recovery	DFM3MF2	0.035	3.0	200	7.6 x 4.0 x 2.5

详情请联系我们(EN)。

停产零件 | 可控雪崩型二极管

轴向引线型·玻璃模塑封装

Type	Type Name	I_F(AV) [ A ]	V_RRM [ V ]	Lead Dia. [ mm ]	Body Length [ mm ]
Controlled Avalanche	H24	1.0	600/800/1000	Φ0.8	5MAX
	V08	1.1	400/600/800	Φ0.8	5MAX
	V07	1.3	400/600/800	Φ0.8	5MAX
	V17	1.3	50/100/200/300/400	Φ0.8	5MAX
	U17	2.5	100/200/300/400	Φ1.2	7MAX

详情请联系我们(EN)。

停产零件 | 稳压二极管

AW01 / AU01 系列

轴向引线型·玻璃模塑封装

Type	Type Name	Vz [ V ]	P_RSM [ W ]	Lead Dia. [ mm ]	Body Length [ mm ]	Image
Zener	AW01	6/7/8/9/10/11/12/13/15/16/ 18/20/22/24/27/30/33	80	Φ0.8	5MAX
Zener	AU01	7/8/9/10/11/12/13/15/16/ 18/20/22/24/27/30/33	160	Φ1.2	7MAX

详情请联系我们(EN)。

停产零件 | 浪涌抑制二极管

DAM 系列

表面贴装型

Type	Type Name	Vz [ V ]	P_RSM [ W ]	Package L x D x H [ mm ]	Image
Suface Mount Type	DAM1MA	12/13/15/16/18/20/22/24/27/30/ 33/36/39/43/47/51/68/75/82	600	4.7 x 2.5 x 2.0
Suface Mount Type	DAM3MA	12/13/15/16/18/20/22/24/27/30/ 33/36/39/43/47/51/68/75/82	1800	7.6 x 4.0 x 2.5

详情请联系我们(EN)。

停产零件 | 高压二极管

电源用系列

轴向引线型·树脂模塑封装

Type	Type Name	I_F(AV) [mA]	V_RRM [V]	Lead Dia. [mm]	Body Length [mm]	Image
Axial Lead Type・Resin Mold Package	DHM3C140	3	14000	Φ0.6	10

详情请联系我们(EN)。

下载

状态列表
